倒不是因為這個太細我不會(但是真的非常細)
而是我一碰見焊槍就昏倒了
這麼難的東西算什麼發明呀!?

請問
有哪位知道或認識
誰有能力焊接這種主機板的硬碟座的嗎?
要確定而且保證有能力，不行只是認為可以試試的
這塊板非常貴!!


　

　

居然有讓你害怕到昏倒的東西，真是稀奇了

有一種焊槍(烙鐵)會自動點錫，要不要試試看？
有許多機型，網路搜尋圖片參考一下
先從簡單的焊接開始練習，也許試著試著，你的膽子就大了

att007 發表於 2017-12-29 23:47
居然有讓你害怕到昏倒的東西，真是稀奇了

有一種焊槍(烙鐵)會自動點錫，要不要試試看？

我爬了一些電焊教學影片
什麼?竟然有「吸錫線」這種東西?不早講!
好像也沒那麼難啊?!
然後就去下標買了吸錫線...還沒寄到
目前仍然蠢蠢不敢動...打氣中~



　
不過如果我把板子燒了至少沒人講話
而且即使燒了硬碟座我應該能啟用B計劃救回板子
可能會照影片教的試試~
　
這塊板的顯卡很強能跑目前市面上所有的3D遊戲
我看中它的3D和繪圖能力還有影音效能
打算留下這台筆電
　

數位拉麵 發表於 2017-12-30 23:48
我爬了一些電焊教學影片
什麼?竟然有「吸錫線」這種東西?不早講!
好像也沒那麼難啊?!

我還以為是客戶的咧！既然是自己的那就更不用怕了，大膽焊下去就對了

烙鐵頭有分瓦數，從20W～60W我都用過，筆電的主機板應該20W就夠了
同樣20W的烙鐵頭頭型也有差別，請參考下圖①、②，(圖③是30W)
①的頭型比較尖，應該比較適合筆電的主機板
焊錫的粗、細也有不同，我不知道哪一種適合筆電的維修
還有一種東西~~~錫油，不過我這裡沒有，沒辦法拍照
有時候不好焊接的時候，沾一點錫油會比較順
不過錫油有臭味，總之焊接的時候要保持通風

最底部那是塊海棉，現在看起來扁扁的，沾水以後會整個膨脹起來
烙鐵頭若沾了太多焊錫，或者看起來很礙眼，就在海棉擦一擦

焊接的時候，烙鐵頭不要在一個點停留太久，確定焊接完成即可
否則停留太久有可能會把銅箔燒壞

有空的時候可以拿塊報廢的主機板玩玩看

建議可以找一般維修電子器材廠商即可, 可以goggle 試試

att007 發表於 2017-12-31 05:23
我還以為是客戶的咧！既然是自己的那就更不用怕了，大膽焊下去就對了

烙鐵頭有分瓦數，從20W～60W我都用 ...

帶回家就是打算留著自用，我哪來的客戶啊　

焊好裝回去測試開機後才想到忘記先拍照



我認為我焊得很漂亮，以前不知道有吸錫線這種東西
第一次焊這麼漂亮
不過硬碟座還是壞掉救不回來了
我認為是當時硬碟座故障時被暴力拆下，主機板佈線已經損傷
如果機板原始的佈線已經消失焊再好沒接觸不過電也沒用

只能啟用B計劃把光碟機換成硬碟轉接架，裝上SSD硬碟還是很OK



放棄原本的硬碟座不再使用。
這台筆電很漂亮還有高階效能，有點可惜
如果過陣子有更好的筆電應該會賣掉，這台現在二手價行情大約12000
打算到時候賣8000我還賺2500。
　

數位拉麵 發表於 2018-1-1 02:01
帶回家就是打算留著自用，我哪來的客戶啊　

焊好裝回去測試開機後才想到忘記先拍照

恭喜呦！完成焊接初體驗很有成就感吧！下次再焊接應該不至於會發抖了！

我認為是當時硬碟座故障時被暴力拆下，主機板佈線已經損傷

我是不清楚損傷的情形如何？我曾經把斷掉的佈線(銅箔)，
用搭橋的方式連接起來，經過測試，功能無損！

　

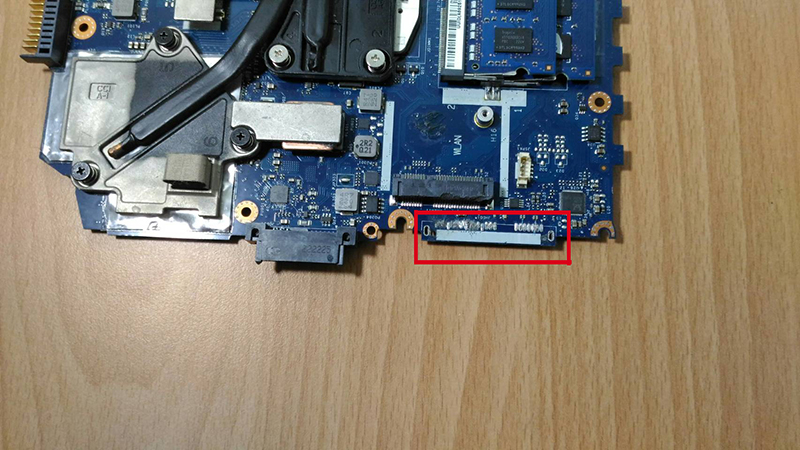

我看機板圖片紅框起來的左邊15pin，電源部分強拆時應該已經損壞
但右邊7pin的數據傳輸是OK沒問題的


所以應該可以從光碟機座或機板其它地方
以飛線的方式拉電源過來這樣就OK了
應該是一定沒問題
過一段時間有太閒再來玩玩看　
　
可以花18元買這個，然後把硬碟座左邊切掉
換成接上這個再拉電源過來(飛線)就可以完全修復了

　

現在電焊的部份應該沒問題，不會發抖了吧！
材料網拍都買得到嗎？我都是在實體商店買的！

這不技術問題是出在工具......現在的扳子是越做越小看手機就知道妳要悍這個要找有熱風槍的師夫...

其實，還有一樣挺好用的東西，叫做"助焊劑"  ^_^

我也不知道

感謝樓主辛苦無私的分享
